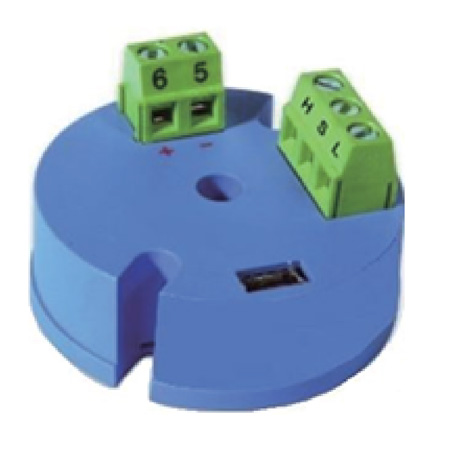

Temperatur-Messumformer

Technische Daten:
1.Eingang:(T/C):Industriestandard Thermoelemente, J, K, T, E, B,
R, S, N, C (ITS-90).Pt100:Anregung 180uA.2 oder 3-Draht-Verbindung.
2.Betriebszustand von 24°C±3°C.
3.Eingang Abtastrate:200 ms.
4.Ausgangssignal:Analog 4 bis 20 mA
5.Ausgangs-Auflösung: 0,6uA.
6.Ausgang Ansprechzeit: <200mS.
7.Einlegen:Max.(V Stromversorgung-10 V)/ 0.020
8.Stromversorgung:12 bis 35 V, interner Schutz gegen Verpolung.
9.Common Mode Rejection Ratio:> 80dB.
10.Galvanische Trennung: 3,75KVrms.zwischen Eingang und Ausgang
11.Eingangsstrom erforderlich: ≧3.8mA
12.Strombegrenzung: ≦23mA
13.Betriebstemperatur:0 bis 55°C, Luftfeuchtigkeit:0 bis90%RH

DW-TS-Transmitter ist ein 2-Draht-Kopf Temperatur-Transmitter, Mikroprozessor entworfen für die Flexibilität der Annahme mV, Pt100 und eine Vielzahl von Thermoelementen als Eingang Sensor.Das liefert eine skalierbare linear 4-20mA Ausgangssignal proportional zur Fühlertemperatur.Benutzer-Konfigurationssoftware für Parameter einzurichten vorgesehen, einschließlich Sensor-Typ, Temperaturbereich, Filter, etc.

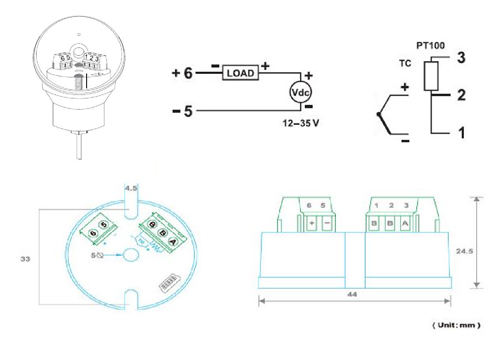

Der Sender wird auf den Kopf des Temperaturfühler montiert und übernimmt entweder ein drei-Draht-RTD Pt-100 Sensor oder ein Thermoelement-Sensor und wandelt sie in eine lineare Stromsignal von 4 bis 20 mA DC, in der Lage ist eine Last von bis zu 600 Ohm.Das Gerät arbeitet in zwei-Draht-Konfiguration.
