เครื่องส่งสัญญาณอุณหภูมิ

ข้อมูลจำเพาะ:
1อินพุต:(T/C):ชนิดทนมาตรฐานอุตสาหกรรม, J, K, T, E, B,
R, S, N, C (ITS-90)Pt100:180uA กระตุ้น2 หรือการเชื่อมต่อสายไฟ 3
2สภาพการดำเนินงานของ 24°C±3°C.
3อัตราการสุ่มตัวอย่างอินพุต:200ms
4สัญญาณเอาท์พุท:อะนาล็อก 4 ถึง 20mA
5สัญญาณความละเอียดเอาต์พุต: 0.6uA
6เวลาตอบสนองที่เอาท์พุท: <200mS.
7ภาระ:แม็กซ์(แหล่งจ่ายไฟ V-10 V)/ 0.020
8เพาเวอร์ซัพพลาย:12-35 V การป้องกันภายในกับการกลับขั้ว
9โหมดอัตราส่วนการปฏิเสธ:> 80 dB
10แยกไฟฟ้า: 3.75KVrmsระหว่าง input และ output
11จำเป็นต้องใช้กระแสไฟฟ้า: ≧3.8mA
12วงเงินหมุนเวียน: ≦23mA
13อุณหภูมิในการทำงาน:0-55°C ความชื้น,:0 ถึง90%RH

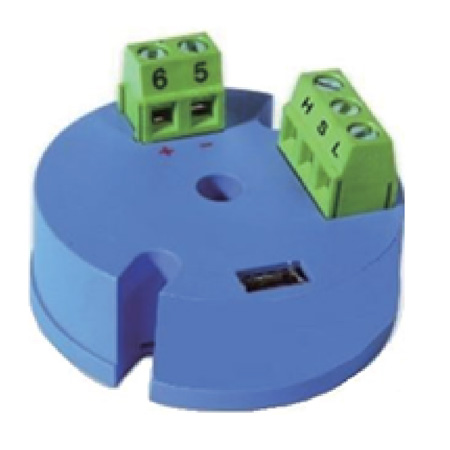

DW-ส่ง TS คือ 2-ลวดใน-เครื่องส่งสัญญาณอุณหภูมิหัวไมโครโปรเซสเซอร์ตามที่ออกแบบมาเพื่อความยืดหยุ่นของการยอมรับ mV, Pt100 และความหลากหลายของเทอร์โมเซนเซอร์เป็นอินพุท.ส่ง 4 เส้นสามารถปรับขนาดได้-สัญญาณ 20mA สัดส่วนกับอุณหภูมิเซ็นเซอร์.ผู้ใช้งาน-กำหนดค่าซอฟต์แวร์ที่เป็นมิตรให้กับพารามิเตอร์การตั้งค่ารวมทั้งประเภทของเซนเซอร์, อุณหภูมิ, กรอง ฯลฯ

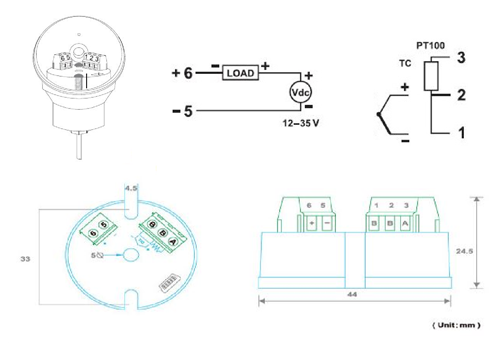

เครื่องส่งสัญญาณจะติดตั้งอยู่บนหัวของเซ็นเซอร์อุณหภูมิและยอมรับทั้งสาม-Pt ลวด RTD-100 เซ็นเซอร์หรือเซ็นเซอร์ Thermocouple และแปลงเป็นสัญญาณเชิงเส้นวงปัจจุบันของ 4 ถึง 20mA DC ความสามารถในการขับรถรับน้ำหนักได้มากถึง 600 Ohms.ที่ใช้ในการดำเนินงานในสอง-การกำหนดค่าลวด
