Đo nhiệt độ

Thông số kỹ thuật:
1.Đầu vào:(T/C):loại cặp nhiệt điện tiêu chuẩn công nghiệp, J, K, T, E, B,
R, S, N, C (ITS-90).Pt100:180uA kích thích.2 hoặc 3 kết nối dây.
2.Điều kiện hoạt động của 24°C±3°C.
3.Tỷ lệ lấy mẫu đầu vào:200ms.
4.Tín hiệu đầu ra:Tương tự 4 đến 20mA
5.Độ phân giải đầu ra: 0.6UA.
6.Thời gian đáp ứng đầu ra: <200mS.
7.Tải:Tối đa.(V cung cấp điện-10 V)/ 0,020
8.Cung cấp điện:12-35 V, bảo vệ nội bộ chống lại đảo ngược cực.
9.Tỷ lệ từ chối phổ biến chế độ:> 80dB.
10.Mạ cô lập: 3,75KVrms.giữa đầu vào và đầu ra
11.Đầu vào hiện tại yêu cầu: ≧3.8mA
12.Hiện tại giới hạn: ≦23mA
13.Nhiệt độ hoạt động:0-55°C, Độ ẩm:0 đến90%RH

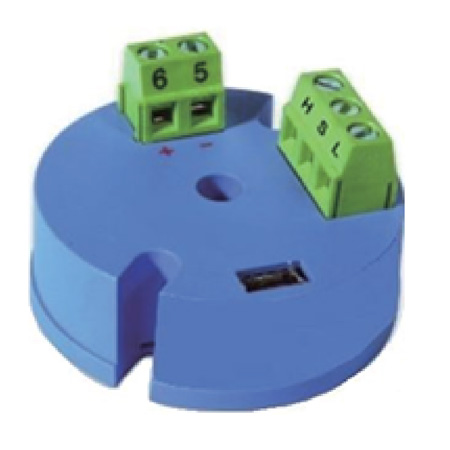

DW-TS phát là 2-cột dây kẻm vào-máy phát nhiệt độ đầu, bộ vi xử lý dựa trên thiết kế cho sự linh hoạt chấp nhận mV, Pt100 và một loạt các cặp nhiệt điện như các cảm biến đầu vào.Này cung cấp một khả năng mở rộng tuyến tính 4-20mA tín hiệu đầu ra tỷ lệ thuận với nhiệt độ cảm biến.Người sử dụng-phần mềm cấu hình thân thiện được cung cấp cho các tham số thiết lập, bao gồm các loại cảm biến, nhiệt độ, bộ lọc, vv

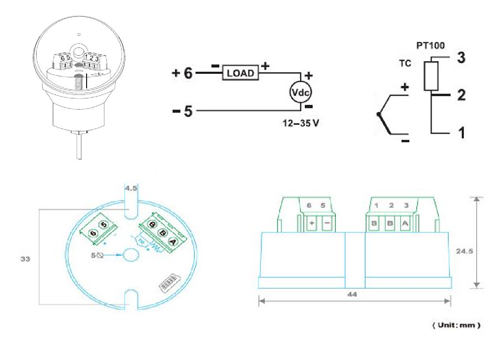

Bộ phát được gắn trên đầu của cảm biến nhiệt độ và chấp nhận hoặc là một ba-dây RTD Pt-100 cảm biến hoặc cảm biến cặp nhiệt điện và chuyển đổi nó thành một tuyến tính tín hiệu dòng điện từ 4 đến 20mA DC, khả năng lái xe tải trọng lên đến 600 Ohms.Thiết bị hoạt động trong hai-cấu hình dây.
